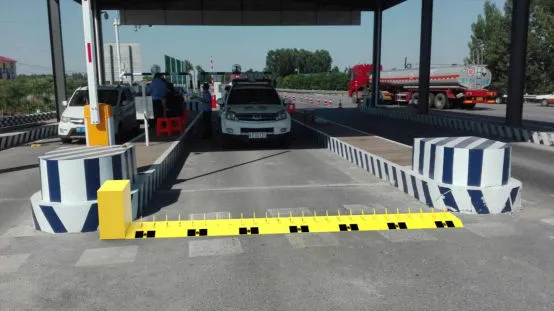

地埋式破胎器是政府机关、法院、看守所、机场等场所最常用的安防设备之一,它的拦截效果不仅取决于设备本身的质量,更取决于安装施工的规范程度。安装不到位,轻则设备卡顿、升降不畅,重则基坑积水短路、关键时刻无法升起。本文以天泽机械地埋式破胎器的标准安装流程为例,详解从开工到验收的每个环节。
一、安装前的准备工作:别急着动土
很多施工方拿到设备就开挖,结果挖完发现管线没确认、排水没方案、电源没到位,返工耽误工期。规范的安装前准备包括以下几项:
1. 现场勘测
确认安装位置的车道宽度、地面材质(沥青/混凝土/地砖)、地下管线(电力、通信、给排水)、地下水位、周边排水条件。车道宽度决定破胎器定制长度,地面材质决定开挖难度和回填工艺,管线和水位决定基坑深度和排水方案。
2. 设备核对
到货后开箱核对:破胎器主机、控制箱、遥控器、按钮盒、声光报警器、膨胀螺栓、穿线管、说明书、合格证、检测报告。重点检查破胎器面板有无变形、破胎钉是否齐全(数根数)、表面漆面是否完好。如有运输损伤立即联系厂家更换,不要带伤安装。
3. 工具与材料准备
主要工具有:切割机、电锤、水准仪、卷尺、扳手、万用表。主要材料有:混凝土(C30标号)、穿线管(PVC或镀锌钢管)、电缆(根据电机功率选3×1.5到3×2.5平方)、膨胀螺栓、防水胶、润滑脂。
4. 施工方案确认
根据厂家提供的安装尺寸图,确定基坑尺寸(通常比破胎器外框大5到10厘米作为操作空间)、基坑深度(破胎器高度加10到15厘米碎石垫层)、控制箱位置、走线路径。提前与采购方确认施工时段,避免影响正常通行。
二、基坑开挖:第一步也是最关键的一步
基坑开挖是整个安装的基础,做好了后面顺理成章,做不好后患无穷。
开挖尺寸:基坑长度=破胎器长度+10厘米,宽度=破胎器宽度+10厘米,深度=破胎器高度+15厘米(含碎石垫层和混凝土找平层)。例如一台3米长、宽500毫米、高300毫米的地埋式破胎器,基坑尺寸约为3100×600×450毫米。
开挖方式:如果是沥青或混凝土地面,先用切割机沿基坑边线切缝(深度3到5厘米),再用风镐或电镐破除,这样能保证基坑边缘整齐,不影响周边路面。如果是泥土或碎石地面,直接人工开挖即可。
坑底处理:挖到设计深度后,坑底铺10厘米碎石(粒径20到40毫米)夯实找平,再浇筑5厘米细石混凝土(C30)找平。这一步的目的是保证坑底承载力均匀,防止破胎器安装后因地基沉降导致箱体变形。很多低价施工队省去这步,直接把破胎器放土上回填,用不了半年就会出问题。
排水预留:如果安装位置在低洼处或地下水位较高,基坑底部要预留排水孔或排水管,接至附近排水井。积水是地埋式破胎器最大的敌人,会导致电机短路、液压油乳化、箱体锈蚀。天泽机械的破胎器箱体底部设计有排水口,但外接排水管需要施工时同步敷设。
三、破胎器就位与固定:精度决定寿命
基坑处理好后,进入破胎器就位环节。这一步对精度要求较高,建议两人以上配合操作。
第一步:预放找平。 将破胎器吊放(或抬放)至基坑内,用水准仪检查面板水平度,用撬棍微调位置,确保破胎器面板与周边地面平齐(升起后面板顶部距地面约5到8毫米,既不影响车辆通行,又防止雨水灌入)。
第二步:膨胀螺栓固定。 破胎器底框有预留固定孔(通常每米2到4个),通过底框孔位在坑底打孔,植入M12或M16膨胀螺栓,带上螺母初步固定(不完全拧紧,留调节余量)。
第三步:精调水平。 再次用水准仪复核,用扳手调节螺母高度微调水平度,误差控制在2毫米以内。水平度不达标会导致破胎器升降时卡阻,加速传动机构磨损。
第四步:终拧固定。 水平度达标后,对称交叉拧紧所有膨胀螺栓,确保破胎器与基坑底牢固连接。对于液压破胎器,还需同步固定液压泵站和控制柜。
四、电气接线:规范布线是安全的基础
破胎器固定后,进行电气接线。这一步建议由持证电工操作。
1. 走线管敷设
从控制箱到破胎器之间预埋穿线管(PVC管径25到32毫米),穿线管埋入基坑回填层内,两端分别接入控制箱底部和破胎器接线盒。穿线管接口处用防水胶带缠绕,防止浇筑混凝土时水泥渗入。
2. 电缆穿线
按厂家接线图穿线,通常包括:电机电源线(3芯)、限位开关信号线(4到6芯)、控制信号线(2到4芯)。穿线时留出适当余量(不小于50厘米),方便后期检修。
3. 控制箱接线
控制箱安装在设计位置(墙面或立柱,高度1.2到1.5米便于操作),接入市电(220V或380V,根据电机配置),按接线端子标识连接电机线、限位线、遥控接收器、按钮盒、声光报警器。接线完成后用万用表通断检查,确认无短路、无错接。
4. 通电测试
接线完成后先不通电,用万用表测量电源输入端绝缘电阻(应大于2MΩ),确认无漏电。然后通电测试:按上升键,破胎器面板应平稳升起,到位自动停止(限位开关动作);按下降键,面板降下,到位自动停止。连续测试3到5次,观察升降是否顺畅、有无异响。
五、回填与地面恢复:细节决定美观与耐用
测试正常后,进行基坑回填和地面恢复。
回填工艺:回填材料用C30细石混凝土(粒径10到20毫米),分层浇筑、分层振捣密实。回填至破胎器箱体侧壁时,注意不要碰撞箱体和穿线管。回填高度与周边地面平齐,表面收光找平。
对于沥青路面,回填混凝土后表面需做沥青修补;对于地砖路面,按原样恢复铺装;对于水泥路面,收光后做防滑纹理处理。
养护要求:回填混凝土浇筑后,覆盖薄膜或草袋洒水养护不少于7天,期间禁止车辆碾压。养护期满后,混凝土强度达到设计值的75%以上方可投入使用。
六、调试与验收:最后一道关
混凝土养护期满后,进行最终调试和验收。
功能测试项目: - 遥控升降:30米范围内遥控操作,响应正常。 - 按钮盒升降:手动按钮操作,动作正常。 - 限位保护:升到位、降到位均能自动停止,无过冲。 - 声光报警:升起时声光报警器同步启动,降下后停止。 - 急停功能:按下急停按钮,设备立即停止当前动作。 - 防水测试:用水枪(模拟中雨)喷淋控制箱和破胎器,无渗漏。
验收资料移交: - 设备合格证、检测报告、说明书原件。 - 安装尺寸图、接线图、基础图。 - 操作维护手册。 - 备品备件清单(通常含2到4根备用破胎钉、1套遥控器电池、1份保险丝)。
操作培训:向使用方讲解日常操作(升降、急停、遥控器使用)、简单故障判断(不升降、异响、报警不响)、日常维护(清洁箱体、检查排水、定期升降测试)。建议使用方建立日常巡检台账,每周至少升降测试一次。
七、天泽机械的安装服务保障
山东天泽机械设备有限公司为每台地埋式破胎器提供全程安装指导服务。标准服务包含:技术人员到场勘测、出具定制化安装方案、现场指导安装调试、操作人员培训、验收资料移交。对于大型项目或异地项目,我们提供包安装服务,由我们的施工团队全程施工,确保安装质量。
对于具备自有施工能力的采购方,我们提供详细的安装图纸、视频教程和电话技术支持,协助施工方独立完成安装。无论哪种方式,我们都坚持"安装不规范不交付"的原则,确保每台设备到达现场就能用、用得住。
地埋式破胎器的安装是一次性工程,但影响的是未来5到10年的安防效果。选择专业厂家的安装指导,比单纯比拼设备价格更有价值。
