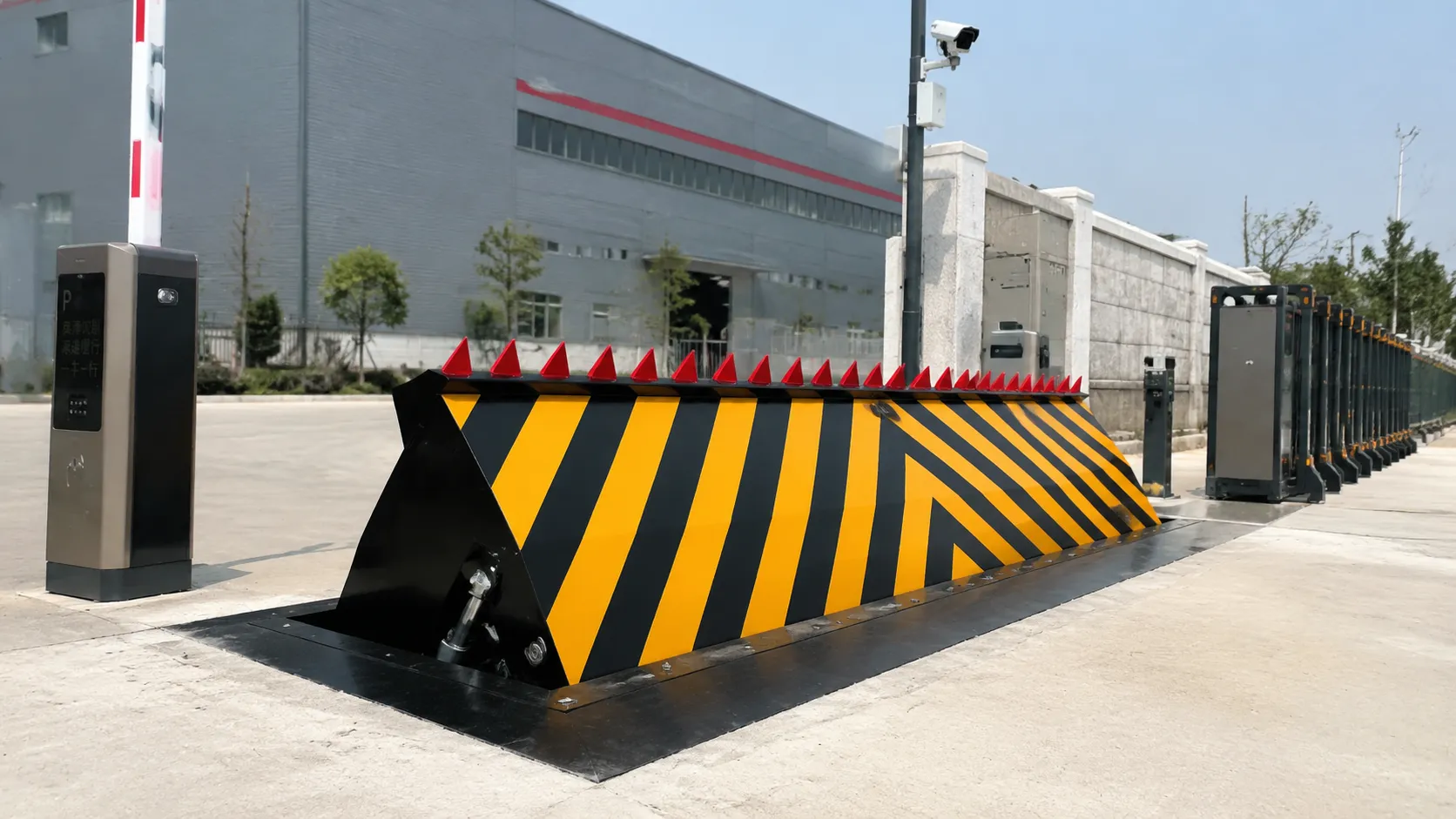

液压翻板路障机安装方案基坑施工全流程

液压翻板路障机的拦截能力,三分靠产品,七分靠安装。再好的路障机,如果基坑施工不规范、基础不牢固,遇到车辆冲击时也会被连根拔起。本文基于多年项目经验,把路障机从选址到调试的完整安装流程整理成实操指南,供采购方和施工方参考。

一、施工前的现场勘测

基坑施工开始前,必须对安装现场进行详细勘测,这一步往往被忽视,却直接影响后续所有环节。

地质条件勘察:需要了解安装位置的土质情况、地下水位高度。软土地基需要加大基础尺寸或换填处理,地下水位高的区域要做好降水和防水措施。

地下管线排查:用管线探测仪查明安装位置下方是否有给排水管、燃气管、电力电缆、通信光缆等。路障机基坑深度通常在1.2-1.8米,一旦挖断地下管线,后果严重。

交通与作业条件:评估现场是否具备大型设备进场条件,混凝土搅拌车能否到达浇筑位置,夜间施工是否需要交通疏导。

排水系统确认:基坑底部必须设置排水通道,接入市政雨水管网或集水井。很多路障机故障都是基坑积水导致液压系统进水短路。

二、基坑开挖与尺寸要求

路障机的基坑尺寸不是随便挖个坑就行,需要根据设备型号和安装数量精确计算。

1. 单台路障机基坑尺寸

以常规K4级路障机为例,设备外形尺寸约为宽3米×深1.2米×高1.5米,基坑开挖尺寸建议为:

• 长度:设备长度+两侧各300mm操作空间
• 宽度:设备宽度+单侧200mm
• 深度:设备高度+底部200mm混凝土垫层+顶部100mm余量

K12级路障机因结构更大,基坑深度通常需要1.8米以上,具体以厂家提供的安装图纸为准。

2. 多台路障机连续安装

当需要安装多台路障机形成连续防线时,基坑之间应贯通开挖,中间隔墙采用钢筋混凝土结构,确保整体刚性。每台路障机之间预留50mm伸缩缝,用橡胶垫片填充,防止热胀冷缩导致变形。

3. 开挖注意事项

开挖时四周要放坡,防止塌方。基坑底部必须夯实,承载力不低于150kPa。遇到回填土或淤泥质土,需换填级配碎石并夯实处理。

三、预埋件安装与固定

预埋件是连接路障机和基础的关键部件,安装精度直接影响设备运行稳定性。

预埋板安装:按照厂家图纸,在基坑底部和侧壁安装预埋钢板。预埋板必须水平,水平度误差不超过2mm/m。使用水准仪反复校准后,用钢筋焊接固定在基坑钢筋骨架上。

地脚螺栓定位:地脚螺栓的位置必须与路障机底座孔位完全对应,建议使用模板定位。螺栓露出基础面高度按厂家要求控制,误差不超过±5mm。

排水管预埋:在基坑侧壁底部位置预埋φ50的PVC排水管,坡度不小于1%,通向集水井或排水沟。排水管口加装不锈钢防鼠网。

线管预埋:电源线和信号线的穿线管要在浇筑前预埋到位,一般使用φ40的镀锌钢管或PVC管,管口做好封堵防止水泥浆进入。

四、钢筋绑扎与模板支设

预埋件安装完成后,进入钢筋绑扎环节。这是保证基础抗冲击能力的关键。

• 底板钢筋:采用Φ16@200双层双向布置,保护层厚度40mm。
• 侧壁钢筋:采用Φ14@200双层双向,转角处加密。
• 顶面钢筋:在设备安装口四周增加加强筋,防止应力集中开裂。

模板支设要确保尺寸准确、支撑牢固。内侧模板涂刷脱模剂,便于拆模且保证混凝土表面平整。浇筑前由监理工程师验收钢筋和预埋件,合格后方可浇筑。

五、混凝土浇筑与养护

路障机基础承受车辆冲击,混凝土标号不能低于C30,建议使用C35或C40抗渗混凝土。

浇筑要点

• 分层浇筑,每层厚度不超过400mm,用振捣棒充分振捣,排出气泡。
• 浇筑过程中派专人看护预埋件,发现移位立即校正。
• 基坑底部和侧壁一次浇筑成型,不留施工缝。
• 顶面收光找平,确保与周边地面标高一致。

养护要求

• 浇筑完成后12小时内开始养护,覆盖土工布洒水保持湿润。
• 养护期不少于14天,期间禁止任何重载通行。
• 日均气温低于5°C时采取保温措施,高于30°C时加强洒水降温。
• 混凝土强度达到设计值的75%以上(约14天)方可安装路障机本体。

六、设备安装与系统调试

基础养护到位后,进入设备安装阶段。

1. 设备就位

用吊车将路障机本体吊装入基坑,对准地脚螺栓缓慢下放。就位后检查设备水平度和中心线位置,调整到位后紧固地脚螺栓。

2. 液压管路连接

连接油缸与泵站之间的液压管路,接头处必须清洁,严禁杂物进入管路。管路走向整齐,固定可靠,避免交叉摩擦。

3. 电气接线

按接线图连接电源线、控制线和信号线。动力线与信号线分管敷设,防止电磁干扰。接线完成后用绝缘电阻测试仪检测绝缘性能。

4. 注油与排气

注入符合要求的液压油至规定油位。首次启动后需反复升降数次,排出管路内的空气,直到动作平稳无抖动。

5. 功能调试

• 空载升降测试:检查动作是否顺畅,有无卡顿和异响。
• 限位调整:设定翻板升起角度和下降到位位置。
• 控制功能测试:逐一测试按钮、遥控、地感联动的响应。
• 断电手动降落:模拟断电情况,测试应急降落功能。
• 连续运行测试:连续升降100次以上,检查温升和密封性。

全部调试合格后,由采购方和监理共同验收,签署安装验收报告。

七、常见施工问题与预防

基坑施工中最容易出现以下问题,提前预防胜于事后返工:

基础积水:排水管未接通或坡度不足导致。施工时必须严格按坡度预埋排水管,验收时做通水试验。

预埋件偏位:钢筋绑扎时预埋件未固定牢固,浇筑时被冲击移位。解决办法是预埋件与钢筋骨架点焊固定,浇筑时专人看护。

混凝土开裂:养护不到位或一次性浇筑体积过大产生温度裂缝。建议分层浇筑、加强养护、必要时添加膨胀剂。

设备水平度超差:基础面不平或预埋板标高控制不准。安装前用水平仪复测,超差部位用调整垫铁找平。

施工要点提醒

液压翻板路障机的安装施工是一项系统工程,从勘测、开挖到浇筑、调试,每个环节都马虎不得。建议采购方选择有资质的施工队伍,并要求路障机厂家派技术人员现场指导安装和调试。只有施工质量过硬,路障机才能在关键时刻真正发挥防护作用。
