液压翻板路障机工作原理详解

在司法安防、军队营区、油库守护等高风险场所,液压翻板路障机凭借其强大的拦截能力和稳定可靠的性能,成为车辆管控的核心设备。但对于采购方来说,了解它的工作原理,才能在选型、验收和运维环节做到心中有数。本文将从液压驱动的底层逻辑出发,把翻板路障机从"通电"到"升起"的全过程讲透。

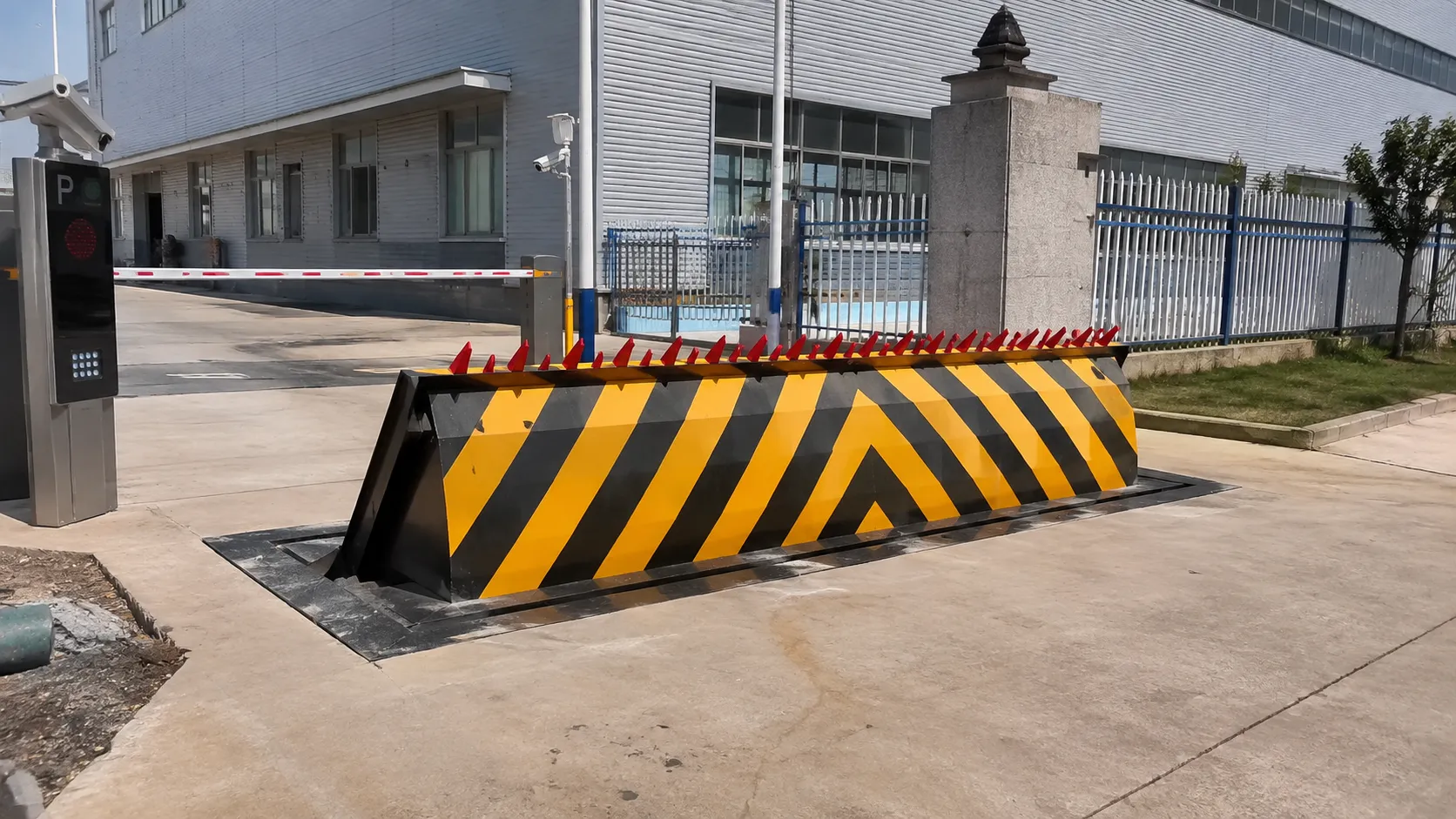

一、液压翻板路障机的基本结构

要理解工作原理,先要认识设备由哪些核心部件组成。一台完整的液压翻板路障机主要由以下几部分构成:

• 翻板主体:采用高强度钢板焊接而成,表面经过防腐处理,是直接承受车辆冲击的受力部件。
• 液压油缸:安装在基坑内部,是驱动翻板升降的执行元件,通常采用双作用油缸。
• 液压泵站:包含电机、液压泵、油箱、阀组等,是整个系统的动力源。
• 控制系统:由PLC控制器、按钮盒、遥控器、地感线圈等组成,负责发出指令和反馈信号。
• 基坑箱体:预埋在地面以下的钢结构件,为油缸和翻板提供安装空间和防护。

这些部件协同工作,才能实现路障机的升降功能。其中液压系统是核心,它决定了设备的响应速度、承载能力和使用寿命。

二、液压驱动的工作原理

液压翻板路障机的核心原理,简单说就是利用液压油作为传动介质,通过油缸将液压能转化为机械能,推动翻板完成升降动作。具体过程如下:

1. 升起过程

当控制系统接收到"升起"指令(无论是按钮、遥控还是自动触发),PLC控制器首先检测设备状态,确认无异常后给液压泵站的电机发出启动信号。电机带动液压泵高速运转,从油箱中抽取液压油并加压,高压油液经过换向阀进入油缸的无杆腔。

随着高压油不断注入,油缸活塞杆向外伸出,推动翻板绕铰链轴旋转。翻板从水平状态逐渐转为垂直状态,当到达设定角度(通常为80°-90°)时,限位开关触发,电机停止运转,翻板锁定在升起位置。整个升起过程一般在3-5秒内完成。

2. 下降过程

下降时,换向阀切换油路方向,高压油进入油缸的有杆腔,同时无杆腔的油液在翻板自重和液压推力共同作用下回流至油箱。活塞杆缩回,翻板缓慢回落至基坑内,与地面齐平,不影响车辆正常通行。

3. 保压与安全机制

翻板升起后,液压系统通过单向阀和液控单向阀实现保压,即使电机断电,翻板也能长时间保持在升起状态。同时系统配备溢流阀,当油路压力超过设定值时自动卸荷,防止过载损坏。

三、液压系统的关键参数解读

采购液压翻板路障机时,有几项液压参数直接影响使用效果,需要重点关注:

需要特别说明的是,工作压力和油缸缸径的搭配决定了路障机的有效推力。例如,系统压力20MPa、缸径100mm的油缸,理论推力约为15.7吨,足以应对大多数车型的冲击。

四、液压驱动相比其他驱动方式的优势

路障机主要有液压驱动、电机驱动和气动驱动三种方式,液压驱动之所以成为主流,原因在于:

第一,承载能力强。液压系统可以轻松实现数十吨的推力,这是电机直驱难以达到的。对于需要拦截重型车辆的安防场景,液压驱动几乎是唯一选择。

第二,动作平稳可控。液压传动具有良好的缓冲特性,翻板升降过程中不会出现剧烈冲击,既保护了机械结构,也降低了噪音。

第三,安全冗余度高。液压系统配备多重阀件保护,即使个别元件失效,系统仍能维持基本功能。断电状态下翻板保持升起,不会因断电而失效。

第四,适应恶劣环境。液压元件密封性好,防尘防水能力强,适合户外长期使用。在雨雪、高温、粉尘等环境下依然能稳定工作。

五、液压系统常见故障与成因

了解工作原理后,采购方在运维中遇到问题时也能更快定位原因。液压系统最常见的故障有以下几种:

翻板升降无力:通常是液压油不足、滤芯堵塞或溢流阀压力设定过低导致。需要检查油位、清洗或更换滤芯、重新标定压力。

升落速度变慢:多因液压油变质、管路内有空气或密封件老化内泄造成。应更换液压油、排气并检查密封件。

油缸漏油:密封圈磨损或缸体内壁拉伤所致,需要更换密封件或修复油缸。

异响:泵站吸入空气、油液粘度不符或泵体磨损都会引起异响,需逐一排查。

建议采购方建立定期巡检制度,每季度检查油位和油质,每年更换一次液压油,这样能大幅延长液压系统寿命。

六、选型建议:从原理出发看配置

理解了液压工作原理,选型时就能更有针对性。对于看守所、监狱等司法场所,建议选择工作压力20MPa以上、配备双油缸的型号,确保拦截可靠性。对于油库、变电站等场所,可适当降低配置,但液压泵站必须具备远程控制接口,便于接入安防联动系统。

对于北方寒冷地区的项目,液压油的选择尤为关键。常规46号液压油在-10°C以下会明显变稠,影响动作速度,建议改用低凝点液压油或加装油箱加热装置。

核心原理回顾

液压翻板路障机的工作原理并不复杂,但每一个液压元件的选型和参数设定都直接影响最终使用效果。作为采购方,掌握这些原理知识,才能在招标、验收和运维各环节做到专业判断,避免被低价劣质产品误导。
